Китайските ученици създадоха прозрачна за излъчване електроника, устойчива към радиацията

Китайски учени откриха „невидима“ електроника за космоса

Университетът Фудань представи нов начин да се направят чиповете, използвани в спътниците, практически неуязвими на космическата радиация. Обичайните полупроводници се повредват при попадане на високоенергийни частици, но ако транзисторният слой е толкова тънък като един атом, преминаващата частица просто „прескача“ и не причинява вреда.

Какво направиха

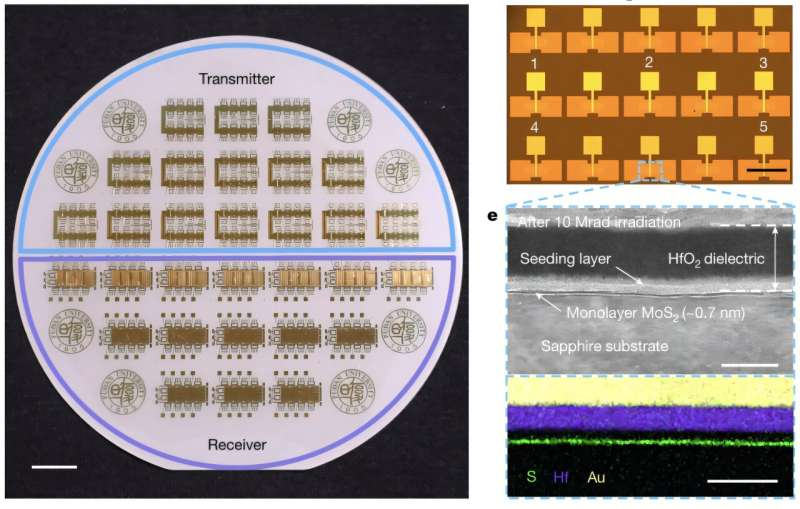

* Монолент MoS₂ – учените използват монокристалния двумерен дисулфид на молибден. На 10‑см пластинка от този материал те създадоха пълноценна радиосвязка: предаватели и приемници, работещи в диапазона 12–18 ГГц.

* Процесът на производство – от отглеждането на слоя до осаждане на метали, създаване на транзисторни канали и тяхната изолация. Всичко беше изпълнено върху един атомен слой.

Тестове
1. Лаборатория

*Облагане с гамма-лъчи* до 10 Мрад (Si).

Резултат: почти няма деградация – токът за включване/изключване остава висок, изтичанията са минимални.

2. Космически полет

*Спътник на ниска околоземна орбита* (~517 км) премина 9 месеца без забележими промени.

- BER стабилно < 10⁻⁸ (значително по-добро от обичайните системи).

- Успешен пренос на данни, включително дори гимнът на университета.

Какво означава това
* Дълготрайност – авторите предвиждат до 270 години работа на геостационарна орбита, където радиационният фон е десетки пъти по-висок.

* Практическа стойност – технологията позволява създаване на суперлеки и компактни електронни устройства за дълбок космос, високи орбити и межplanetарни мисии. Традиционните кремнени чипове бързо се изтощават и изискват тежка радиационна защита; сега това може да бъде избегнато.

Кратко: един атомен слой MoS₂ прави спътниковата електроника „невидима“ за космическите частици, отваряйки път към по-надеждни и икономични системи в екстремни условия.
